串口工具Docklight的进阶使用

发表于 | 分类于

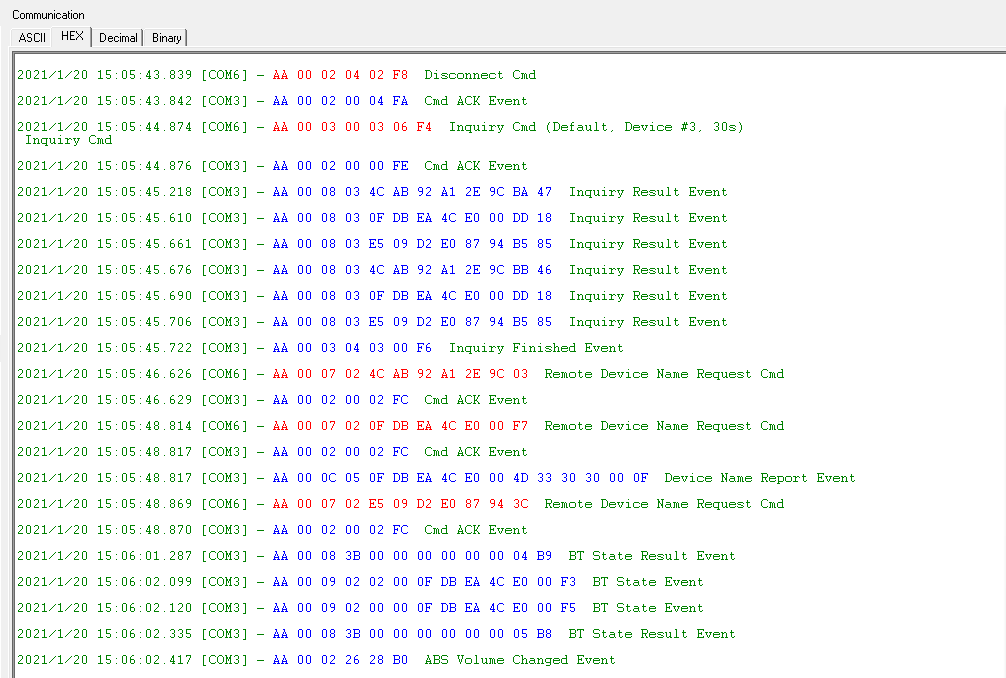

Docklight对分析Uart串口通讯协议非常有帮助，本文讲解一些进阶用法，特别对于通配符?, #的理解。完整工程后的效果图如下

Sequence Basic

Docklight Send/Receive Sequence List

  1. 打开新建的Docklight工程, 点击Edit -> Edit Send Sequence List | Edit Receive Sequence List

    Sequence Basic

  2. 如上图，填写协议命令项的名字，数据格式，协议项完整数据.

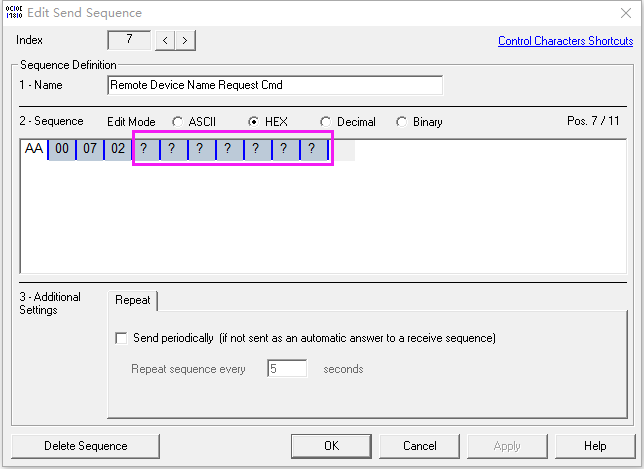

  3. 对于可变的数据，用通配符?代替

    Sequence variable data

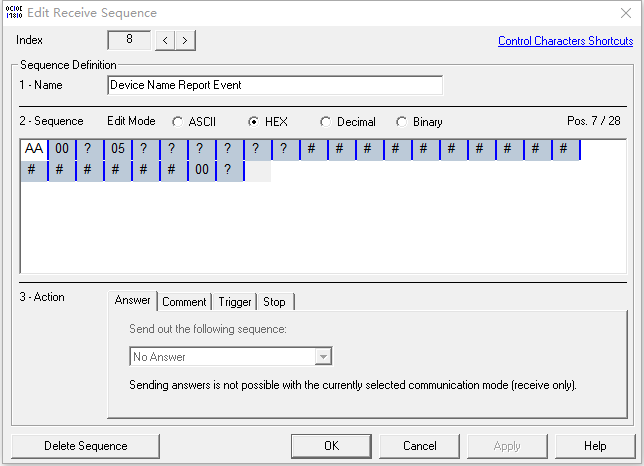

  4. 对于可变长度，用通配符#代替，可以尽可能多填一些#

    Sequence variable data

    • 复制上面命令数据为(Hex格式)：AA 00 ?? 05 ?? ?? ?? ?? ?? ?? ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## 00 ??
    • 以上数据为蓝牙模块通讯协议中的接收到蓝牙Name
    • 数据格式依次为数据头-AA, 数据长度-00 ??, 命令字-05, 蓝牙地址-6bytes, 蓝牙名字-长度可变, 名字结尾字符-00, Checksum-??
    • 对于上面蓝牙名字字段，应为是不固定长度，可以多填#

通配符的一些解释

Two types of wildcards are available in Docklight（两种通配符）

  1. Wildcard ‘?’ : Matches exactly one arbitrary character (any ASCII code between 0 and 255) - 匹配一个ASCII字符(0-255)

  2. Wildcard ‘#’ : Matches zero or one character. This is useful for supporting variable length command arguments (e.g. a status word) in Send / Receive Sequences. See Checking for sequences with random characters or Sending commands with parameters for examples and additional information. - 匹配最多一个或者0个字符，见上面蓝牙接收名字例子
